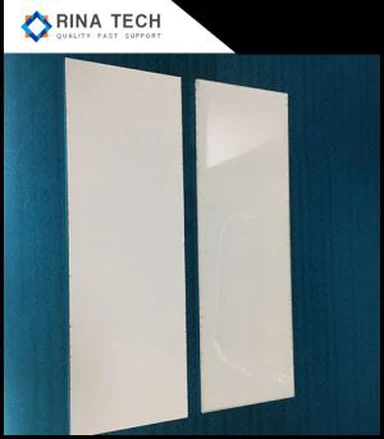

Световая пластина с высокой однородностью

1. Функция световой пластины

Световая пластина (LGP) является критическим оптическим компонентом, широко используемым в модулях подсветки для жидкокристаллических дисплеев (LCDS) .. Его основная функция - равномерно распределить свет из источника света (например, светодиоды или CCFL) по всей поверхности дисплея .

Световая передача и однородность:Световая пластина эффективно передает свет из источников света, установленных на краю и равномерно рассеивает его по панели, устраняя яркие пятна или неровное освещение .

Управление светом направления:Через микроструктуры (точки, канавки или призму) на ее поверхности или встроенных внутри, LGP направляет свет вперед, усиливая яркость и уменьшая утечку света .

Улучшение качества дисплея:Обеспечивая однородную яркость и высокую контрастность, Light Guide Plate значительно улучшает визуальную производительность ЖК -экранов на телевизорах, мониторах, смартфонах и других дисплеях .

Энергетическая эффективность:Хорошо разработанный LGP максимизирует использование света, уменьшая энергопотребление систем подсветки .

Без световой пластины, дисплеи с краями будут страдать от неровной яркости, плохих углов просмотра и чрезмерного энергопотребления .

2. производственный процесс световой пластины

Производство световых пластин включает в себя точную технику и оптическую конструкцию для достижения оптимального распределения света . Процесс обычно включает в себя следующие шаги:

Материал подготовка

Выбираются и обрабатывают в листы требуемой толщины оптические классы (такие как PMMA или ПК).

Создание дизайна и узора

Используя программное обеспечение для оптического моделирования, инженеры разрабатывают схемы расщепления света (точки, микроструктуры или текстуры ,гнутые с лазером), которые будут применены к пластине . Плотность и размер рисунка варьируются в зависимости от желаемой формы света и яркости .}}}}}}}}}}}}}}}}}}}

Формирование шаблона

Инъекционное формование (для массового производства):Расплавленный полимер впрыскивается в форму с предопределенным рисунком, образуя направляющую световую пластину на одном шаге .

Лазерная гравировка (для высокой точности):Лазерные травления микроскопических рисунков на поверхности предварительно вырезанной пластины, что позволяет управлять тонко настроенным светом .

Метод печати (рентабельный):Процесс для печати или струйного вагона применяет диффузирующие точки на поверхность пластины .

Пост-обработка

Полировка и уборка:Пластина отполирована, чтобы обеспечить плавные края и поверхности, минимизируя потерю света .

Покрытие (необязательно):Некоторые LGP получают дополнительные оптические покрытия для повышения отражательной способности или уменьшения бликов .

Качественная проверка

Каждая пластина проходит строгое тестирование на легкую однородность, яркости и дефекты, прежде чем интегрировать в модуль подсветки .

3. Сравнение материалов для световых пластин

Световые пластины обычно изготавливаются из прозрачных полимеров с высоким светоображением . Два наиболее распространенных материала:

ПММА (полиметилметакрилат / акрил)

Преимущества:

Отличная оптическая ясность (92%+ световая передача) .

Высокая жесткость и сопротивление царапин .

Стабильная производительность при долговременной экспозиции света .

Эффективно для массового производства .

Недостатки:

Нижняя термостойкость (смягчает при ~ 80 градусов) .

Более хрупкий, чем ПК, склонны к растрескиванию под воздействием .

ПК (поликарбонат)

Преимущества:

Более высокое тепловое сопротивление (может выдержать до ~ 120 градусов) .

Превосходная сила воздействия, что делает его подходящим для прочных приложений .

Лучшая гибкость, чем PMMA .

Недостатки:

Слегка нижнее световой передача (~ 88-90%) .

Дороже, чем PMMA .

Подвержен пожелтению при длительном воздействии ультрафиолета .

Другие материалы (менее распространенные)

MS (метилтирол):Компромисс между ПММА и ПК, обеспечивающий лучшую теплостойкость, чем ПММА, но более низкая стоимость, чем ПК .

Стекло (для специальных применений):Используется на высококлассных дисплеях, где необходима экстремальная ясность, но тяжелая и хрупкая .

Критерии отбора:

Для потребительской электроники (телевизоры, смартфоны):PMMA предпочтительнее из -за его оптической производительности и эффективности затрат .

Для автомобильных или высокотемпературных дисплеев:ПК выбран для его долговечности и теплостойкости .

4. сценарии приложения пластин света

Световые пластины важны в различных отраслях, где требуется равномерное освещение . Ключевые приложения включают:

Потребительская электроника

ЖК -телевизоры и мониторы:Основные показатели с краями полагаются на LGP, чтобы равномерно распределить свет по большим экранам .

Смартфоны и планшеты:Ультратонкие световые пластины включают тонкие конструкции устройства при сохранении яркости .

Отображение ноутбука:Обеспечивает последовательное подсветление для экранов высокого разрешения .

Автомобильные дисплеи

Экраны мониторинга и информационно -развлекательные системы:LGP на основе ПК используются для их сопротивления тепла и вибрации .

Освещение окружающей среды:Световые пластины помогают создать равномерное внутреннее освещение в автомобилях .

Промышленное и медицинское оборудование

Управляющие панели и приборы:Обеспечивает четкое освещение для читаемости в суровых условиях .

Медицинские дисплеи (рентген, МРТ-мониторы):Высокие LGP обеспечивают точное представление изображения .

Реклама и вывески

Светлобные дисплеи:Используется в плакатах с подсветкой и розничными вывесками для яркого, энергоэффективного освещения .

Прозрачные светодиодные дисплеи:Специальные LGPS включить прозрачные эффекты в современных цифровых рекламных щитах .

Специальное освещение

Архитектурное освещение:Декоративные световые панели используют LGP для художественных эффектов освещения .

Ультрафиолетовые системы:Световые пластины помогают распределять ультрафиолетовый свет равномерно в процессах промышленного отверждения .
