Как откалибровать призменный спектрометр?

Привет! Меня, как поставщика призм, часто спрашивают о том, как откалибровать призменный спектрометр. Это важнейший процесс, который обеспечивает точные измерения и надежные результаты. В этом сообщении блога я расскажу вам, как калибровать призменный спектрометр, поделюсь некоторыми советами и рекомендациями.

Прежде всего, давайте поговорим о том, что такое призменный спектрометр. Это инструмент, используемый для измерения свойств света, таких как его длина волны и интенсивность. Призма в спектрометре рассеивает свет на составляющие его длины волн, что позволяет нам анализировать его. Но для правильной работы спектрометра его необходимо откалибровать.

Почему калибровка важна

Калибровка аналогична настройке музыкального инструмента. Если все сделано неправильно, измерения не будут точными. В случае призменного спектрометра калибровка гарантирует, что длины волн, отображаемые на приборе, соответствуют фактическим длинам волн анализируемого света. Это важно для таких приложений, как спектроскопия в химии, физике и астрономии, где точные измерения имеют решающее значение.

Шаг 1: Соберите материалы

Прежде чем приступить к калибровке призматического спектрометра, вам понадобится несколько вещей:

• Источник калибровочного света: это может быть ртутная лампа или гелий-неоновый лазер. Эти источники излучают свет известных длин волн, который мы будем использовать для калибровки спектрометра.
• Источник питания для источника калибровочного света
• Линейка или весы для измерения углов
• Лист бумаги и ручка для записи измерений.

Шаг 2: Настройте спектрометр

Поместите призменный спектрометр на устойчивую поверхность. Убедитесь, что призма выровнена и правильно выровнена. Подключите источник калибровочного света к источнику питания и расположите его перед входной щелью спектрометра. Свет должен пройти через щель и попасть в спектрометр.

Шаг 3: Измерьте угол отклонения

Угол отклонения — это угол, на который свет изгибается при прохождении через призму. Чтобы измерить этот угол, посмотрите в окуляр спектрометра и найдите спектральные линии калибровочного источника света. Эти линии будут выглядеть как яркие цветные полосы.

Используйте механизм вращения спектрометра, чтобы совместить центр спектральной линии с перекрестием окуляра. Затем прочтите угол по шкале спектрометра. Запишите этот угол для каждой измеряемой вами спектральной линии.

Шаг 4: Определите длины волн

Теперь, когда у вас есть углы отклонения, вы можете использовать их для определения длин волн спектральных линий. Вам нужно будет использовать формулу, связывающую угол отклонения с длиной волны. Эта формула зависит от свойств призмы, таких как показатель преломления и угол призмы.

Для простого призматического спектрометра вы можете использовать следующую формулу:

[n = \frac{\sin\left(\frac{A + D_m}{2}\right)}{\sin\left(\frac{A}{2}\right)}]

где (n) — показатель преломления призмы, (A) — угол призмы, а (D_m) — угол минимального отклонения.

Зная показатель преломления, вы можете использовать следующую формулу, чтобы найти длину волны:

[\lambda = \frac{2d\sin\theta}{m}]

где (\lambda) — длина волны, (d) — шаг решетки (если в вашем спектрометре используется решетка), (\theta) — угол дифракции, а (m) — порядок дифракции.

Шаг 5: Сравните измеренные и известные длины волн

Найдите известные длины волн спектральных линий, излучаемых вашим калибровочным источником света. Сравните эти известные длины волн с длинами волн, которые вы рассчитали на основе своих измерений. Если есть какие-либо расхождения, вам необходимо отрегулировать спектрометр.

Шаг 6: Настройте спектрометр

Если измеренные длины волн не соответствуют известным длинам волн, возможно, вам придется отрегулировать юстировку спектрометра или положение призмы. Внесите небольшие корректировки и повторяйте процесс измерения до тех пор, пока измеренные длины волн не окажутся в допустимом диапазоне известных длин волн.

Шаг 7. Проверьте калибровку

После внесения корректировок еще раз измерьте длины волн спектральных линий, чтобы убедиться в правильности калибровки. Если измеренные длины волн по-прежнему не совпадают, возможно, вам придется повторить процесс калибровки или обратиться за профессиональной помощью.

Советы и рекомендации

• Убедитесь, что источник калибровочного света стабилен и излучает постоянный свет. Колебания интенсивности света могут повлиять на результаты измерений.
• Сделайте несколько измерений каждой спектральной линии и вычислите среднее значение. Это поможет уменьшить погрешность ваших измерений.
• Содержите спектрометр в чистоте, без пыли и мусора. Это может повлиять на выравнивание призмы и точность ваших измерений.

Сопутствующие товары

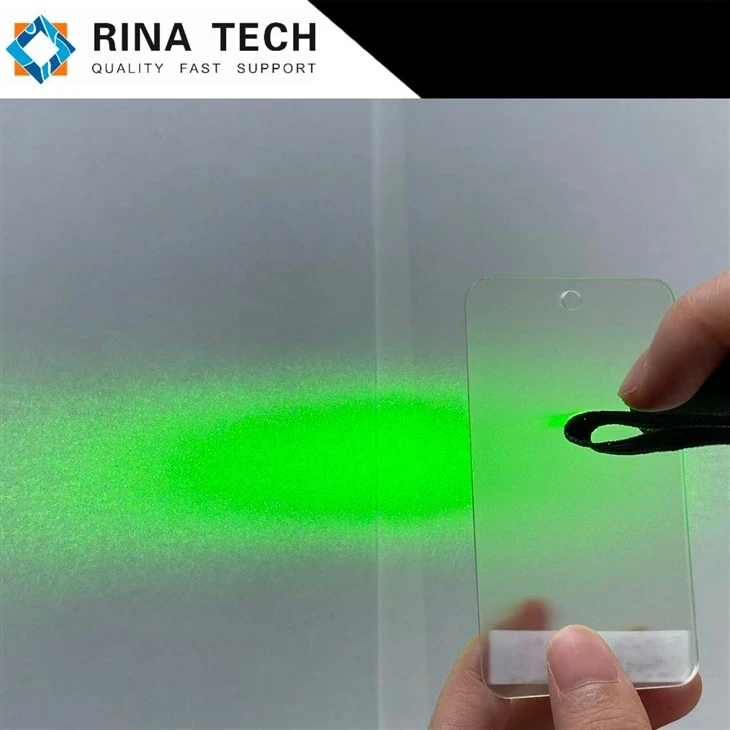

Если вы ищете высококачественные призмы или другие оптические компоненты, мы вам поможем. Мы также предлагаем широкий выбор рассеивающих листов и пленок, которые могут улучшить характеристики ваших оптических систем. Ознакомьтесь с нашимОвальный светорассеиватель из ПММАиДиффузорная пленка 14-55 дюймовдля некоторых отличных вариантов. А если вам нужен специальный лист отражателя для вашего светодиодного или ЖК-экрана, взгляните на нашНастроить лист отражателя светодиодного экрана ЖК-дисплея.

Заключение

Калибровка призматического спектрометра может показаться сложной задачей, но при наличии подходящих инструментов и немного терпения это определенно выполнимо. Следуя этим шагам и советам, вы можете быть уверены, что ваш спектрометр точно откалиброван и готов обеспечить надежные измерения.

Если у вас есть какие-либо вопросы о призматических спектрометрах, калибровке или нашей продукции, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам со всеми вашими оптическими потребностями. Независимо от того, являетесь ли вы исследователем, студентом или профессионалом в отрасли, мы можем предоставить вам высококачественные призмы и компоненты, необходимые для ваших проектов. Свяжитесь с нами, чтобы обсудить ваши требования и начать переговоры о закупках.

Ссылки

• Хехт, Э. (2017). Оптика (5-е изд.). Пирсон.
• Дженкинс, Ф.А., и Уайт, HE (1976). Основы оптики (4-е изд.). МакГроу-Хилл.
