Технология оптической диффузионной пленки: комплексное руководство

1. Определение оптической диффузионной пленки

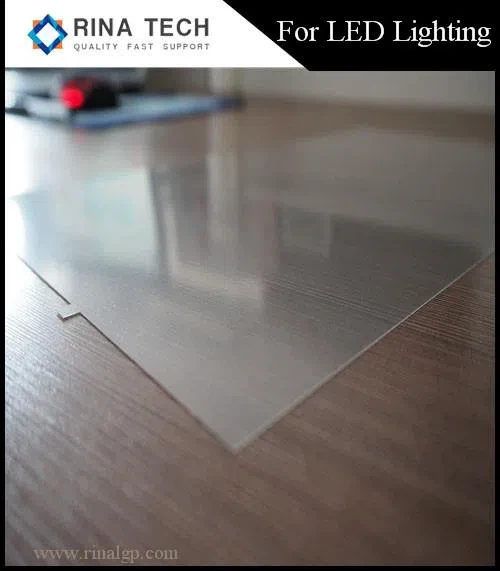

Оптическая диффузионная пленка представляет собой специализированный функциональный оптический материал, предназначенный для равномерного рассеяния падающего света . его основной целью является создание мягкого гомогенного освещения путем исключения прямой визуализации источников света с помощью контролируемого света диффузии .}}}

Ключевые характеристики включают:

Возможность гомогенизации света: преобразование источников света точки/линии в источники поверхностного света

Управление дымкой: обычно показывает 50% -95%

Транспортировка света: сохраняет высокую прозрачность (80%-95%), обеспечивая диффузию

Производительность антиклареи: эффективно уменьшает прямые блики

Угловое распределение света: характеристики угла просмотра управления характеристиками

Технические параметры:

Общее передачу: 85-95%

Haze: 50-95% (регулируется на основе приложения)

Шероховатость поверхности: 0.5-5 мкм (в зависимости от требований к диффузии)

Толщина: обычно 50-250 мкм (включая субстрат)

Композиция диффузионных пленок

Субстратные материалы

Полиэтилентерефталат (ПЭТ): Диапазон толщины: 50-250 мкм, наиболее распространенный субстрат (＞ 80% -ная доля рынка), превосходные механические свойства и тепловая стабильность

Поликарбонат (ПК):, более высокая температурная сопротивление (до 150 градусов), лучшая сила воздействия, чем ПЭТ

Полиметилметакрилат (ПММА): выдающаяся оптическая ясность (коэффициент 92%), устойчивость к ультрафиолетовым излучениям

Стеклянные субстраты: используются для высококачественных применений, отличная стабильность размеров

Диффузионные частицы

Силиконовые частицы:, размер частиц: 2-20 мкМ

Индекс преломления: 1.41-1.58, отличная стабильность дисперсии, частицы акриловой смолы:

Размер частиц: 1-15 мкм, хорошая совместимость с матрицей смолы, экономически эффективное решение

Диоксид кремния (sio₂):, размер частиц: 0.5-10 мкм, высокая твердость и термическая стабильность

Сшитые полимерные шарики:, размер частиц: 3-25 мкм, настраиваемый показатель преломления

Функциональные покрытия

Ультрафиолетовые смолы: образуйте микроструктурированные поверхности, акриловые или уретановые составы

Антистатические слои:, поверхностное сопротивление: 10⁶ -10 ⁹ ω/кв., Предотвратить накопление пыли,

Жесткие покрытия:, Твердость карандаша: 3H -6 H, повышение сопротивления истирания

Антирефлекционные покрытия: многослойные помехи, увеличение передачи света

Производственные процессы

Процесс покрытия (наиболее распространенный)

Подготовка субстрата:

Обработка короны (40-50 Dynes/CM Поверхностная энергия), праймер покрытие для продвижения адгезии

Покрытие диффузионного слоя: Точная дисперсия частиц в УФ -смоле

Методы покрытия:, микрогравюрное покрытие (точность ± 0,5 мкм), слот-дюймовое покрытие (для однородной толщины), контроль влажной толщины: 10-50 мкм

Ультрафиолетовое отверждение:

Мергурийная лампа или светодиодный УФ -источник, энергетическая доза: 300-1000 mj/cm², атмосферная атмосфера инатров для качества поверхности

Пост-обработка:, Применение твердого покрытия, точность разрезания (толерантность ± 0,1 мм), проверка качества (автоматизированное оптическое обнаружение)

Процесс тиснения

Изготовление главного рисунка:, поворот алмаза или литография, производство никеля

Смоловое покрытие:, ультрафиолетовое или термо излечимые смолы, микроструктурное тиснение :, давление: 2-10 кг/см², температура:80-150 Степень, отверстие и высвобождение

Процесс коэкстразии

Подготовка материала:, базовая смола (PET/PC/PMMA), диффузия MasterBatch, многослойная экструзия :, 3-7 структуры слоя, контроль толщины слоя: ± 2%, литье и растяжение:, MD/TD-контроль, вариация толщины: ＜ 3%.

4. сценарии приложения

Отображение технологий

ЖК-блоки подсветки (Blus): Положение: Над световой пластинкой, функция: устранение горячих точек, доля рынка: ~ 60% от общего использования, OLED-дисплеи :,,

Приложения для освещения

Светодиодные панели: коммерческие светильники, исключают отдельные пятна светодиода

Автомобильное освещение: подсветки кластеров приборов, дисплеи центрального стека

Архитектурное освещение: однородные поверхности освещения, уменьшение бликов

Специальные приложения

Медицинские дисплеи: хирургическая диффузия света, высокие требования к CRI (＞ 90)

Проекционные системы: компоненты светового интегратора, высокотемпературное сопротивление

Smart Windows: конфиденциальность при сохранении прозрачности, часто в сочетании с фильмами PDLC

Новые приложения

Устройства AR/VR: гомогенизация волновода-света, ультратонкие требования (＜ 50 мкм)

Automotive HUDS: Проекционные слои лобового стекла, технология комбинезона пленки

Гибкие дисплеи: растворы сгибаемых диффузии, радиус кривизны ＜ 5 мм

Тенденции технического развития

Материальные инновации

Нанокомпозитные материалы: улучшенные оптические характеристики, уменьшенный размер частиц (＜ 100 нм)

Экологически чистые составы: системы покрытия на водной основе, материалы без галогенов

Высокие частицы показателя преломления: повышенная эффективность диффузии, более тонкие возможности пленки

Процесс достижения

Наноимпринтинг Roll to-Roll: sub -100 nm размеры функций, высокая пропускная способность

Мониторинг качества линейного качества: оптическое измерение в реальном времени, обнаружение дефектов на основе искусственного интеллекта

Многофункциональная интеграция: комбинированные диффузионные/призму/рефлекторные пленки, упрощенные оптические стеки

Захватываемые разработки

Mini/Micro-Led Displays: Требования к диффузии тонкой высоты, приложения с высокой яркости

Прозрачные дисплеи: селективное управление светом, направленная диффузия

Энергоэффективное освещение: технология утилизации света, повышенная эффективность экстракции
