Световодная пластина из ПП
Световодная пластина (LGP) — это оптический элемент, который использует оптические принципы для преобразования точечных или линейных источников света в источники света с однородной поверхностью.
Световодные пластины ПП изготавливаются из полипропилена в качестве основного сырья и производятся по специальной технологии обработки, с хорошими оптическими свойствами и физическими характеристиками.
Максимальный размер, который может быть произведен, составляет 1220*2440 мм.
- Быстрая доставка
- Гарантия качества
- Круглосуточная служба поддержки клиентов
Внедрение продукции
Описание продукции
Световодная пластина из ПП
Как работает световодная пластина из полипропилена
(I) Метод распространения света
Световодные пластины из ПП в основном используют принципы полного отражения и преломления света для достижения распространения света. Когда свет попадает в световодную пластину от источника света, поскольку показатель преломления световодной пластины и окружающей среды (например, воздуха) различен, внутри световодной пластины происходит полное отражение, и свет продолжает распространяться внутри световодной пластины. Когда свет достигает определенной области поверхности световодной пластины (например, точки или микроструктуры), происходит преломление, и часть света излучается с поверхности световодной пластины.
(II) Механизм реализации однородной люминесценции
Чтобы добиться равномерного излучения света, световоды из ПП обычно имеют крошечные точки или другие оптические структуры на нижней поверхности. Функция этих выходов состоит в том, чтобы разрушить условия полного отражения света, чтобы свет мог рассеиваться и преломляться на выходах, а также распространяться во всех направлениях. Путем разумного проектирования размера, формы, плотности и правил распределения розеток можно точно контролировать угол рассеяния и интенсивность света, так что свет может равномерно излучаться из передней части световодной пластины после многократного отражения и преломления внутри световодной пластины, тем самым достигая равномерного светового эффекта. При проектировании световодной пластины будет использоваться программное обеспечение оптического моделирования для точного расчета на основе таких факторов, как тип источника света, размер световодной пластины и требуемая однородность яркости, чтобы определить оптимальные параметры розетки для достижения идеального равномерного светового эффекта.
Функция световодной пластины из ПП
1. Передача света и наведение
Принцип: благодаря высокому светопропусканию полипропиленового материала (обычно 85–92%) и полному внутреннему отражению свет от источника света (например, светодиода) ограничивается внутренней частью световодной пластины, уменьшая потери света во время передачи.
Ключевой дизайн:
Край световодной пластины обычно соединен с источником света (например, светодиодной лентой). Свет от источника света попадает на край световодной пластины под углом, близким к-перпендикулярно, и направляется к центру пластины за счет полного внутреннего отражения.
Толщина пластины обычно составляет 0,5-10 мм. Более тонкие пластины требуют прецизионного литья под давлением, чтобы обеспечить равномерное пропускание света.
2. Рассеяние света
Принцип: Микроструктуры на поверхности пластины (такие как точки, призмы и массивы микролинз) нарушают полное внутреннее отражение, обеспечивая равномерное излучение света с поверхности световодной пластины, избегая локализованных ярких или темных областей. Типичные структуры и функции:
Точечная структура. Точки разного размера и плотности напечатаны или отлиты-на нижней поверхности световодной пластины. Чем ближе к источнику света, тем ниже плотность, и наоборот. Точки рассеивают свет, обеспечивая равномерную светоотдачу.
Структура призмы: полосы призмы на поверхности регулируют угол светоотдачи, увеличивая фронтальную яркость. Это обычно используется в приложениях, требующих концентрированного света (например, подсветка дисплея).
Свойства материала светопроводящей пластины из ПП
(I) Преимущества материалов ПП
Хорошие оптические характеристики: полипропиленовые материалы обладают высоким коэффициентом пропускания света, могут эффективно передавать свет, уменьшать потери света и обеспечивать светоотдачу световодной пластины. Его коэффициент пропускания света обычно может достигать 85% - 92%, что позволяет свету плавно и равномерно распространяться внутри световодной пластины.
Экономическая-эффективность: по сравнению с некоторыми высококачественными-оптическими материалами полипропиленовые материалы относительно дешевы и имеют широкий спектр источников, что делает полипропиленовые световодные пластины значительными экономическими преимуществами при крупномасштабном-производстве, что может снизить производственные затраты предприятий и повысить конкурентоспособность продукции.
Отличные характеристики обработки: полипропиленовые материалы легко обрабатывать и формовать, а световодные пластины различных форм и размеров могут быть изготовлены с помощью различных процессов обработки, таких как литье под давлением, экструзия и формование, для удовлетворения потребностей различных сценариев применения. Его хорошая сыпучесть и формуемость делают процесс обработки более эффективным и стабильным, что способствует повышению эффективности производства и качества продукции.
(II) Сравнение с другими материалами
По сравнению с широко используемыми материалами световодных пластин, такими как ПММА (полиметилметакрилат) и ПК (поликарбонат), материалы ПП обладают уникальными эксплуатационными характеристиками. ПММА обладает чрезвычайно высоким светопропусканием (до 92% - 93%) и хорошей атмосферостойкостью, но относительно дорог и сложен в обработке; ПК обладают превосходной ударопрочностью и термостойкостью, но имеют немного меньший коэффициент пропускания света, чем ПММА и ПП. Световодные пластины из ПП имеют преимущества с точки зрения стоимости и производительности обработки и подходят для сценариев применения, которые-чувствительны к затратам и предъявляют определенные требования к оптическим и физическим характеристикам, например, для некоторых осветительных приборов среднего- и низкого-класса, а также для некоторых модулей подсветки дисплейного оборудования, стоимость которых строго контролируется. На рынке обычных светодиодных плоских панелей светопроводящие пластины из полипропилена занимают большую долю благодаря своему ценовому преимуществу, предоставляя потребителям экономичную-осветительную продукцию.
Показатели производительности световодной пластины из ПП
(I) Оптические характеристики
Светопропускание: Светопропускание является одним из важных показателей для измерения оптических характеристик световодных пластин из ПП и напрямую влияет на яркость света световодной пластины. Чем выше коэффициент пропускания света, это означает, что больше света может пройти через световодную пластину, тем самым улучшая эффективность светоотдачи световодной пластины. Светопропускание высококачественных-световодных пластин из полипропилена обычно составляет от 85% до 92%, и на конкретное значение будут влиять такие факторы, как качество материала, технология обработки и толщина. В практических применениях более высокий коэффициент пропускания света может снизить потребляемую мощность источника света и добиться-эффекта энергосбережения.
Равномерность яркости: Равномерность яркости определяет постоянство яркости каждого источника света на поверхности световой пластины и измеряется однородностью яркости. Идеальные световодные пластины должны иметь очень равномерную яркость, чтобы избежать локальных ярких пятен или темных участков. Как правило, однородность яркости полипропиленовой световодной пластины должна достигать более 80%. Для некоторых сценариев-высокотехнологичных приложений, таких как модули подсветки ЖК-дисплеев, требования к однородности яркости выше и достигают более 90 %. Хорошая однородность яркости может обеспечить комфортные визуальные эффекты и улучшить качество продукции.
(II) Физические свойства
Термостойкость: на световодные пластины из ПП может влиять тепло, выделяемое источником света во время использования, поэтому они должны иметь определенную термостойкость. Температура термической деформации полипропиленовых материалов обычно составляет от 100 до 150 градусов, а термостойкость полипропиленовых материалов разных моделей и формул варьируется. При выборе световодной пластины из ПП вам необходимо выбирать продукты с подходящей термостойкостью в соответствии с температурными требованиями окружающей среды фактического использования, чтобы гарантировать, что световодная пластина не деформируется, не обесцвечивается и не вызывает других проблем в условиях высоких температур, что повлияет на оптические характеристики и срок службы.

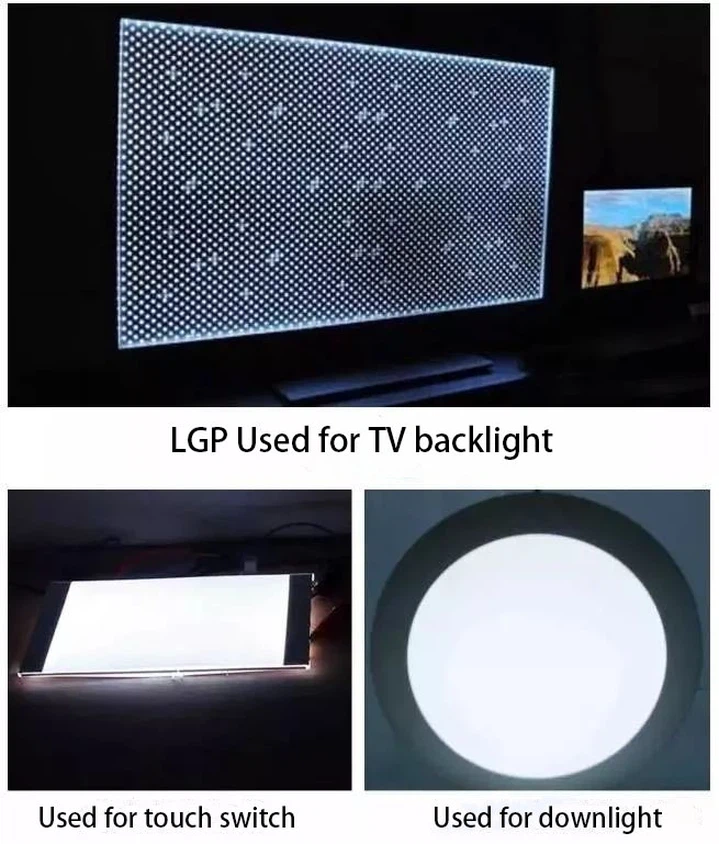

Области применения световодной пластины из ПП
01
Предпродажное-обслуживание
Светодиодная плоская лампа: Световодная пластина из полипропилена широко используется в светодиодных плоских лампах. Он может даже рассеивать свет, излучаемый светодиодными лампами, благодаря чему плоская лампа может достигать большой-площади и равномерного светового эффекта. Благодаря низкой стоимости световодных пластин из ПП, светодиодные плоские лампы имеют высокую стоимость, обеспечивая при этом качество освещения, и широко используются для внутреннего освещения в домах, офисах, торговых центрах и других местах.
02
Услуга установки
Рекламный световой короб: в рекламном световом коробе полипропиленовая световодная пластина может преобразовать источник света в световом коробе в равномерный поверхностный источник света, освещая рекламный экран, делая его более-привлекательным и привлекательным. Его хорошие характеристики обработки могут удовлетворить потребности в рекламных световых коробах различных форм и размеров, а его ценовое преимущество снижает себестоимость производства рекламных световых коробов и повышает экономичность доставки рекламы.
03
(II) Поле дисплея
Модуль подсветки ЖК-монитора. Несмотря на то, что в ЖК-мониторах высшего-класса имеется множество световодных пластин, изготовленных из ПММА или ПК, световодные пластины из ПП также используются в некоторых ЖК-мониторах среднего---низкого-класса, например в некоторых компьютерных мониторах, планшетных компьютерах и автомобильных дисплеях. Он может обеспечить равномерную подсветку ЖК-панели, обеспечивая четкость и уменьшение цветности изображения, одновременно снижая стоимость производства дисплея.
РИНА ТЕХНОЛОДЖИ
— это высокотехнологичное-предприятие, специализирующееся на исследованиях, разработках, производстве и продаже оптической светодиодной продукции, а также предлагающее клиентам комплексные решения в области оптического освещения. Основанная в 2011 году в Гонконге, после многих лет быстрого развития, компания Rina Tech разместила офис и завод в Шэньчжэне, имеет профессиональных старших технических специалистов и квалифицированных менеджеров, а также талантливую команду для исследования и проектирования продукции. В настоящее время у нас есть станки для лазерной резки, принтеры, станки для резки пленки, оборудование для литья под давлением, сборочные цеха высоких-стандартов, чистые машины BM-7 и другое современное оборудование. Ежедневная производительность нашей фабрики составляет более 80000 шт. для обслуживания рынка внутри страны и за рубежом. Благодаря многолетним неустанным усилиям RINA TECH уже получила регистрационное удостоверение Отдела таможенной декларации Китайской Народной Республики, национальный сертификат кредитоспособности и уже получила собственный бренд. Мы добились многих прорывов в исследованиях и производстве и завоевали хорошую репутацию у зарубежных клиентов. Теперь мы сотрудничаем и становимся стратегическими партнерами некоторых известных предприятий, таких как LG, Samsung, Lenovo и т. д. «Жить искренно, следовать рынку, продвигаться по специализации» — наша вечная философия, а девиз компании — «Хорошо в производстве, хорошо для общества». Мы надеемся на сотрудничество с вами, чтобы сделать мир лучше, а будущее ярче!
Часто задаваемые вопросы
Какая разница в весе между полипропиленовой световодной пластиной и акриловыми световодными пластинами?
+
-
Световодные пластины из полипропилена имеют меньшую плотность и примерно на 30-40% легче акриловых световодных пластин, что упрощает их транспортировку и установку. Это делает их особенно выгодными в тех случаях, когда важен вес.
Для каких устройств отображения подходит полипропиленовая световодная пластина?
+
-
Световодные пластины из полипропилена обычно используются в ЖК-экранах, рекламных световых коробах, вывесках и других устройствах. Они эффективно направляют свет для равномерного распределения, улучшая качество изображения и визуальное восприятие.
Какова термостойкость полипропиленовой световодной пластины?
+
-
Световодные пластины из полипропилена обычно имеют диапазон термостойкости от -20 до 120 градусов. По сравнению с некоторыми другими материалами, они менее склонны к деформации при высоких температурах. Однако их следует избегать длительного воздействия экстремальных температур.
Как обрезать световодную пластину из полипропилена, чтобы она соответствовала устройствам разных размеров?
+
-
Для резки можно использовать лазерные резаки или прецизионные пластинчатые резаки. Важно установить соответствующие параметры резки, чтобы избежать заусенцев или повреждения материала, а также обеспечить гладкие и ровные края.
Повлияют ли царапины на полипропиленовой световодной пластине на ее светопроводящие-характеристики?
+
-
Небольшие царапины на полипропиленовой световодной пластине окажут минимальное влияние на ее светопроводящие-характеристики. Однако глубокие царапины могут привести к неравномерному рассеиванию света и образованию темных пятен, поэтому при ежедневном использовании следует соблюдать осторожность.
